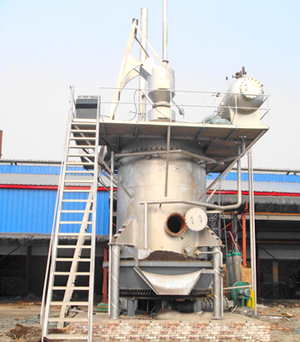

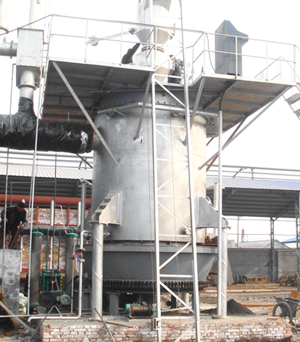

| 單段式煤氣發生爐 |
|
|
|
| |
| 一、概 述 |
| 煤是我國儲量最豐富的燃料，全國燃料及動力消耗中的3/4來源于煤。解決好煤的燃燒是我國的基本任務。多 |
| 年來，本廠與研究院所建立了廣泛的合作研究，開發了各種結構形式的煤氣發生爐，其中有些爐型還處于國際領 |
| 先水平。 |
| 固定床煤氣發生爐是一項成熟的技術，已應用了一百多年，本廠生產的煤氣發生爐已經成功的運用于冶金、 |
| 機械、有色金屬、陶瓷、金屬制品等行業，如；各種加熱爐、熔化爐、退火爐、烘干爐等。由于煤氣不經冷卻直接 |
| 供爐窯使用，即節能又能滿足國家環保要求，煤氣發生爐逐漸被各種爐窯廣泛應用。 |
| 本廠生產的煤氣發生爐爐體為全水隔套結構，自產蒸汽能滿足氣化劑的要求，采用電動自動加煤，利用旋轉 |
| 濕式灰盤自動排渣，各活動連接口均有水封裝置，爐頂四周有寬暢的操作平臺，備有專用儀表電器操作臺，經很多 |
| 行業使用證明，本廠生產的煤氣發生爐具有不僅能耗低、產氣量大熱值高，而且性能穩定、操作維修方便、使用安 |
| 全可靠等特點。 |
|
|
二、TMF型混合煤氣發生爐技術參數 |
|
| 規格項目 |
單 位 |
φ1000 |
φ1500 |
φ2000 |
φ2400 |
φ2600 |
φ3000 |
| 爐膛面積 |
M2 |
0.79 |
2 |
3.14 |
4.52 |
5.31 |
7.07 |
| 適用燃料 |
焦碳、無煙煤、弱粘結性煙煤 |
|
| 燃料粒度 |
mm |
30-40 |
30-50 |
30-50 |
40-60 |
40-60 |
40-60 |
| 燃料消耗量 |
Kg/h |
150 |
400 |
600 |
1030 |
1350 |
2200 |
| 煤氣產生量 |
M3/h |
420-540 |
1120-1440 |
1680-2160 |
2800-3700 |
3800-4200 |
5800-7000 |
| 煤氣出口溫度 |
℃ |
450-550 |
450-550 |
450-550 |
450-550 |
450-550 |
450-550 |
| 煤氣發熱值 |
Kcal/m3 |
1200-1350 |
1200-1350 |
1200-1350 |
1200-1350 |
1200-1350 |
1200-1350 |
| 煤氣出口壓力 |
Pa |
980-1960 |
980-1960 |
980-1960 |
980-1960 |
980-1960 |
980-1960 |
| 爐底****鼓風壓力 |
Pa |
2014 |
2014 |
2014 |
2014 |
2014 |
2014 |
| 飽和溫度 |
℃ |
55-65 |
55-65 |
55-65 |
55-65 |
55-65 |
55-65 |
| 蒸汽消耗量 |
Kg/h |
50 |
150 |
220 |
350 |
420 |
700 |
| 除灰形式 |
旋轉盤爐濕式除塵 |
|
| 氣化類型 |
空氣與水蒸氣 |
|
| 外型尺寸 |
M2 |
25 |
30 |
35 |
35 |
40 |
60 | |
| |
