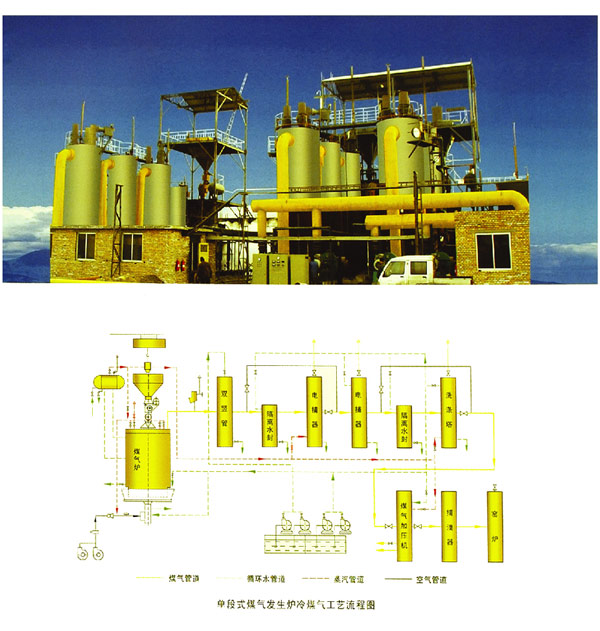

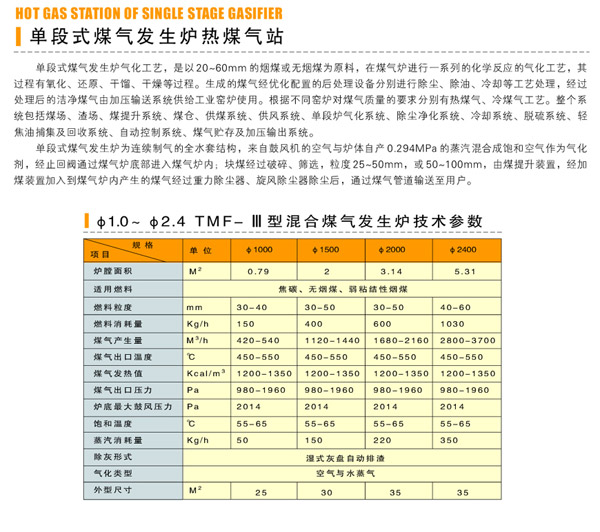

單段式煤氣發生爐氣化工藝，是以20-60mm的煙煤或無煙煤為原料，在煤氣發生爐進行一系列的化學反應的氣化工藝，其過程有氧化、還原、干餾、干燥等過程。生成的煤氣經優化配置的后處理設備分別進行除塵、除油、冷卻等工藝處理，經過處理后的潔凈煤氣由加壓輸送系統供給工業爐窯使用。根據不同窯爐對煤氣質量的要求分別有熱煤氣、冷煤氣工藝。整個系統包括煤場、渣場、煤提升系統、煤倉、供煤系統、供風系統、單段爐氣化系統、除塵凈化系統、冷卻系統、脫硫系統、輕焦油捕集及回收系統、自動控制系統、煤氣貯存及加壓輸出系統。

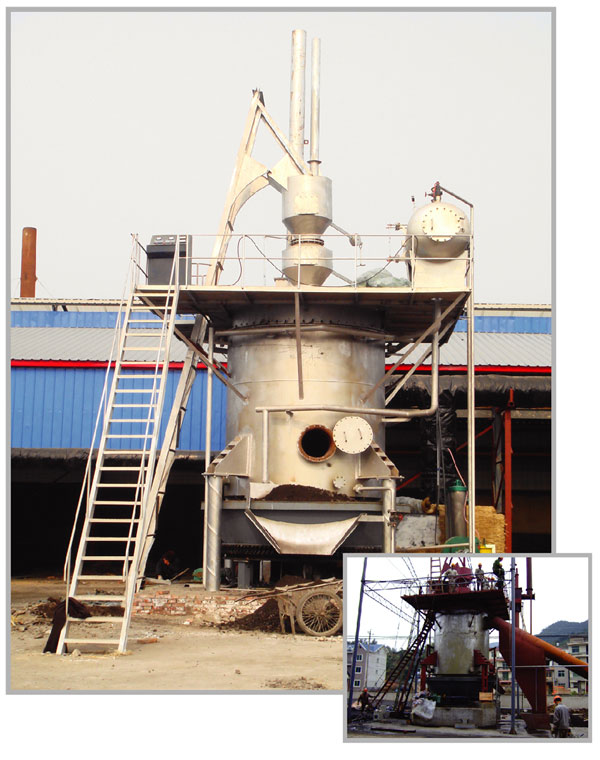

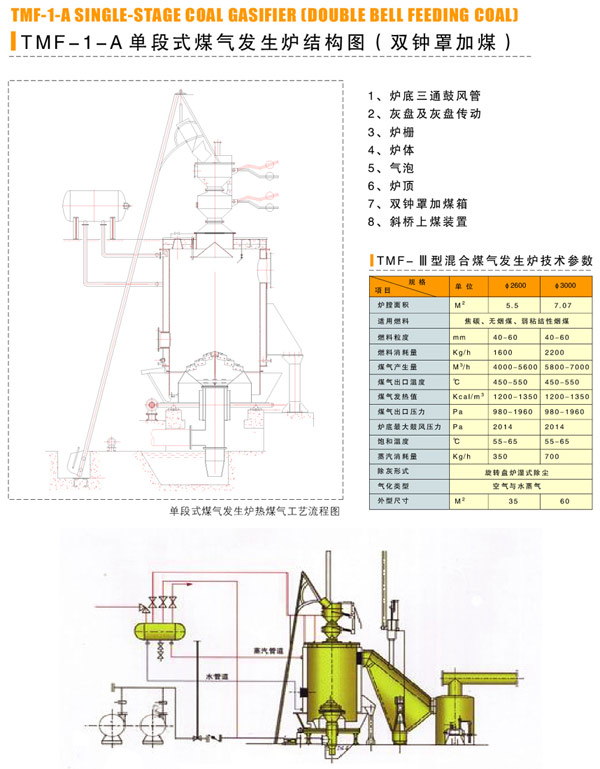

單段式煤氣發生爐為連續制氣的全水套結構，來自鼓風機的空氣與爐體自產0.294Mpa的蒸汽混合成飽和空氣作為氣化劑，經止回閥通過煤氣爐底部進入煤氣爐內；塊煤經過破碎、篩選，粒度25-50mm，或50-100mm，由煤提升裝置，經加煤裝置加入到煤氣爐內，產生的煤氣經過重力除塵器、旋風除塵器除塵后，通過煤氣管道輸送至用戶。
